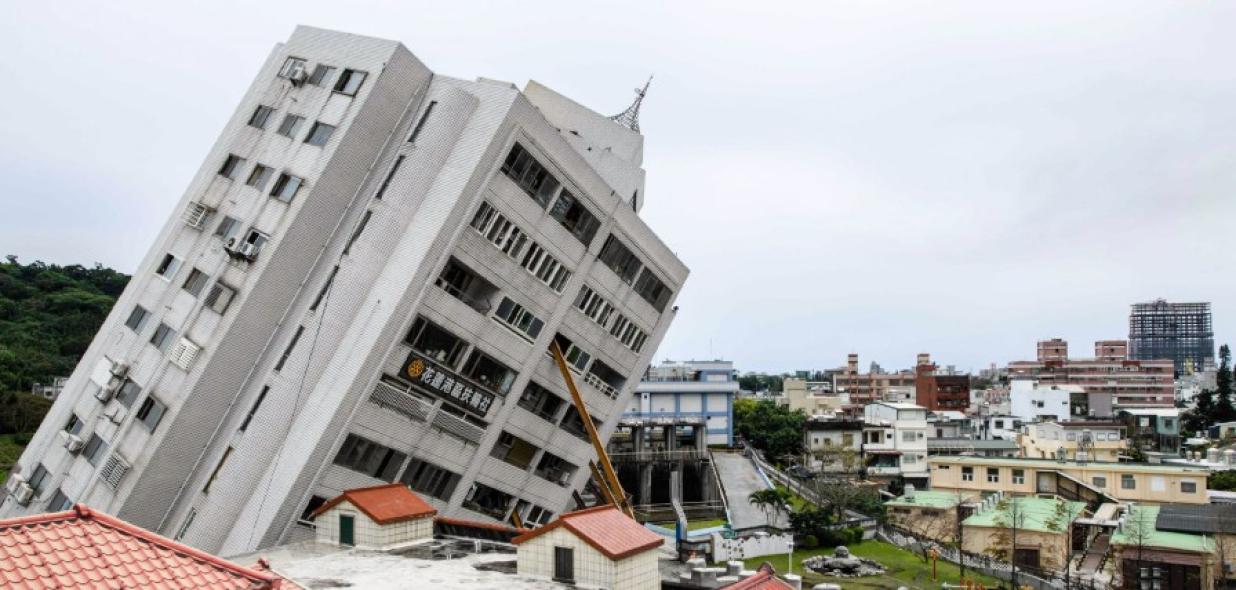

زلزله و ارزیابی مقاومت بلوکه هبلکس در زمین لرزه
- مقدمه و کلیات
- خواص فیزیکی و مکانیکی بلوک هبلکس
- رفتار لرزهای و مودهای خرابی
- اصول طراحی و جزئیات اجرایی لرزهای
- مقایسه بلوک هبلکس با بلوک بتنی و آجر
- راهکارهای عملی برای بهبود مقاومت لرزهای
- نقش اتصالات، بندکشی و ملات
- آزمایشها و نتایج میدانی
- استانداردها و ملاحظات طراحی
- مطالعات موردی و نتایج کاربردی
- جمعبندی و توصیههای کاربردی
مقدمه و کلیات
بلوک هبلکس یا بتن سبک اتوکلاوی (AAC) یک **مصالح سبک، متخلخل و عایق** است که در سالهای اخیر به دلیل صرفهجویی در انرژی و سهولت اجرا در ساختمانهای مسکونی و اداری محبوبیت یافته است. ویژگیهای خاص ماده مانند وزن کم و قابلیت برش و قالبپذیری باعث شده که در شرایط مختلف ساختمانی کاربرد داشته باشد؛ با این حال، رفتار آن در برابر نیروهای دینامیکی مانند زلزله نیازمند بررسیهای ویژه است.
در طراحی لرزهای، شناخت دقیق خواص ماده و سیستم سازهای پیرامون آن (دیوارهای حامل، قابها، اتصالها و سقفها) ضروری است. بلوک هبلکس بهخاطر **مقاومت فشاری متوسط و تردی نسبی**، تفاوتهایی در نحوه انتقال بارهای جانبی و عملکرد پس از رسیدن به حد تحمل نشان میدهد که باید در تحلیل و طراحی لحاظ شود.
خواص فیزیکی و مکانیکی بلوک هبلکس
بلوک هبلکس دارای دانسیته کمتر نسبت به بلوک بتنی معمولی است؛ دامنه رایج دانسیته برای AAC بین حدود 400 تا 900 کیلوگرم بر متر مکعب میباشد که بسته به فرمولاسیون و درجه سختی تغییر میکند. این کاهش جرم باعث کاهش نیروهای اینرسی ناشی از زلزله میشود، اما بهعلاوه خواص مکانیکی مانند مدول ارتجاعی و مقاومت فشاری نیز تحت تاثیر قرار میگیرند.
مدول ارتجاعی و مقاومت فشاری
مدول ارتجاعی AAC معمولاً کمتر از بلوک بتنی است و به همین دلیل جابجاییهای نسبی در سازههایی با دیوارهای هبلکس ممکن است بزرگتر باشد. مقاومت فشاری نیز بسته به کلاس تولید بین حدود 3 تا 12 مگاپاسکال گزارش میشود که برای کاربردهای سازهای باید از کلاسهای بالاتر استفاده گردد. کاهش مدول و مقاومت بر رفتار لرزهای تاثیر مستقیم دارد و طراحی باید این خصوصیات را در محاسبات بارگذاری جانبی لحاظ کند.
رفتار لرزهای و مودهای خرابی
بلوک هبلکس بهصورت ذاتی نسبت به مصالح دانهدار مانند آجر، رفتار تردتری دارد؛ یعنی پس از رسیدن به مقاومت نهایی، افزایش کرنش با کاهش ظرفیت همراه است. در زلزله، دو مود اصلی خرابی در دیوارهای هبلکس مشاهده میشود: ترکهای عمودی ناشی از کشش در لبهها، و شکست برشی یا خمشی در محلهایی که نیروی برشی و لنگر باعث تمرکز تنش میشوند.
رفتار دیوارهها در برابر زلزله همچنین به پارامترهایی مانند نسبت طول به ضخامت دیوار، وجود بازشوها، کیفیت اتصال به سقف و وجود صلبیت در تیرها وابسته است. دیوارهای بلند و باریک بیشتر در معرض شکست خمشی خارج از صفحه (out-of-plane) هستند، در حالی که دیوارهای کوتاهتر ممکن است شکست برشی درون صفحه را تجربه کنند.
اصول طراحی و جزئیات اجرایی لرزهای
در طراحی لرزهای ساختمانهایی که از بلوک هبلکس استفاده میکنند، باید اصول زیر رعایت شود: تعیین دقیق خواص مصالح، مدلسازی دیوارها بهعنوان عضوی با سختی و مقاومت معین، بررسی مودهای ارتعاشی سازه، و اعمال ضریبهای اطمینان مناسب. در بسیاری از کدها و دستورالعملها، دیوارهای بنایی باید برای مقاومت برشی کنترل شوند و در صورت لزوم با میلگرد یا شبکههای فولادی تقویت گردند.
جزئیات اجرایی پیشنهادی
جزئیات کلیدی شامل استفاده از ملات با کیفیت مناسب (یا چسبهای مخصوص AAC)، اجرای بندکشی کامل، تعبیه مسیرهای عمودی برای تزریق گروت و قرار دادن میلگردهای طولی و عرضی در محورها و راهکارهای ایجاد دیوارهای مرکب با قابهای بتنی یا فولادی است. این اقدامها موجب افزایش رفتار شکلپذیری و تحمل بارهای لرزهای میشوند.
مقایسه بلوک هبلکس با بلوک بتنی و آجر
| ویژگی | بلوک هبلکس (AAC) | بلوک بتنی (اختصاصی) | آجر سنتی |
|---|---|---|---|
| دانسیته | کم (400–900 kg/m³) | بیشتر (1200–2000 kg/m³) | متوسط تا زیاد (1600–1900 kg/m³) |
| مقاومت فشاری | متوسط (3–12 MPa) | بالا (متغیر با طرح) | متوسط تا بالا |
| حالت شکست | ترد با احتمال ترکهای گسترده | شکلپذیری بهتر | ترد تا نیمهترد |
| عایق حرارتی | عالی | متوسط | ضعیف تا متوسط |
| کارایی اجرایی | قابل برش و نصب سریع | نصب سریع ولی سنگین | نیاز به نیروی کار ماهر |
| رفتار لرزهای کلی | نیاز به تقویت برای الزامات لرزهای | عملکرد بهتر در برابرحملات جانبی | متنوع، وابسته به جزئیات اجرا |
از جدول فوق مشخص است که اگرچه هبلکس مزایای حرارتی و وزنی قابل توجهی دارد، اما برای دستیابی به عملکرد لرزهای مشابه مصالح سنگینتر نیاز به اقدامات تقویتی و طراحی ویژه دارد.
راهکارهای عملی برای بهبود مقاومت لرزهای
راهکارهای اجرایی برای ارتقای مقاومت شامل استفاده از دیوارهای مرکب (هبلکس پشتیبانیشده توسط قاب فولادی یا بتن آرمه)، قرار دادن میلگردهای عمودی و افقی داخل مسیرهای گروت شده، استفاده از شبکههای تقویتی (مشفولاد یا فایبر) و اجرای بندکشی و چسب مناسب است. این اقدامات به افزایش شکلپذیری و جلوگیری از شکست ناگهانی کمک میکنند.
در طراحی، اعمال ضریب رفتار مناسب، بررسی ظرفیت برشی و کنترل جابجایی نسبی بین دیوارها و سقفها ضروری است. همچنین توصیه میشود دیوارهای باربر با دیافراگمهای سقف بهصورت پیوسته اتصال یابند تا بارهای لرزهای به صورت مناسب توزیع شوند.
نقش اتصالات، بندکشی و ملات
کیفیت اتصال بین بلوکها و اتصال دیوارها به عناصر سازهای تاثیر بسیار زیادی بر عملکرد لرزهای دارد. استفاده از ملات مناسب مخصوص AAC یا چسبهای مخصوص، اجرای بندکشی کامل، و پر کردن درزهای اتصال با گروت برای دیوارهای حاوی میلگرد از جمله اقدامات کلیدی است. اتصال نامناسب میتواند منجر به گسیختگی چینش بلوکها و کاهش کلی ظرفیت دیوار شود.
آزمایشها و نتایج میدانی
آزمایشهای پیرامونی شامل آزمونهای فشاری، کششی بین لایهای (bond strength)، آزمونهای برشی و آزمایشهای لرزهای روی نمونههای دیوارهای هستند. نتایج نشان میدهد که دیوارههای AAC بدون تقویت تحت بارهای چرخهای شدید ممکن است ترکهای گسترده و افت ظرفیت را تجربه کنند، اما با تقویت مناسب و اجرای دقیق جزئیات، عملکرد به میزان قابل توجهی بهبود مییابد.
نمونههای میدانی از سازههای مناطق با لرزهخیزی متوسط که در آنها هبلکس با جزئیات صحیح اجرا شده نشان میدهد که این مصالح میتواند در ترکیب با قابهای بتنی یا فولادی بهخوبی عمل کند و خسارت قابل توجهی را کاهش دهد.
استانداردها و ملاحظات طراحی
طراحان باید از مقررات ملی و بینالمللی مرتبط با بنایی و مصالح سبک اطلاع داشته باشند. الزامات مربوط به مقاومت، کنترل کیفیت تولید، آزمونهای لازمه و جزئیات اتصال باید رعایت شود. همچنین کدهای لرزهای بر کنترل جابجایی نسبی، ظرفیت برشی و جزئیات اتصال تاکید دارند که برای دیوارهای AAC نیز صادق است.
مطالعات موردی و نتایج کاربردی
در مطالعههای موردی متعدد، سازههایی که از هبلکس با رعایت جزئیات اتصالات، بندکشی و تقویت استفاده کردهاند، عملکرد مطلوبتری در برابر زلزله داشتهاند. از سوی دیگر، سازههایی که بهصورت صرفاً جایگزین مصالح سنگین از AAC بهره بردهاند و جزئیات تقویتی را نادیده گرفتهاند، در زلزلههای با شدت متوسط دچار خرابیهای غیرقابل قبول شدهاند.
تجارب میدانی نشان میدهد که آموزش پیمانکاران و کنترل دقیق کیفیت اجرایی (اندازهگیری دانسیته واقعی، آزمایش مقاومت فشاری بلوکها، و کنترل ملات و بندکشی) از عوامل تعیینکننده در موفقیت کاربرد هبلکس در مناطق لرزهخیز هستند.
جمعبندی و توصیههای کاربردی
بلوک هبلکس به دلیل مزایای وزن کم و عایق بودن یک گزینه جذاب است، اما برای استفاده در مناطق لرزهخیز باید ملاحظات ویژهای را در نظر گرفت. طراحی باید بر مبنای خواص واقعی مصالح، تقویت مناسب، و اتصال درست دیوارها به سایر المانها صورت گیرد. رعایت استانداردها و انجام آزمونهای کنترل کیفیت از الزامات مهم است.
توصیههای کلیدی شامل انتخاب کلاس مناسب هبلکس، بهکارگیری روشهای تقویتی (گروت و میلگرد، مش فولادی یا فایبر)، اجرای بندکشی و ملات استاندارد، و تضمین اتصال پیوسته دیوارها به قابها و سقفها است. این اقدامات ترکیبی میتوانند رفتار لرزهای را به طرز چشمگیری بهبود بخشند.
در نهایت، طراحی باید بر پایه تحلیلهای دینامیکی یا استاتیکی معادل مناسب صورت گیرد و در پروژههای حساس از تحلیلهای پیشرفتهتر مانند مدلسازی اجزا محدود استفاده شود تا نقاط ضعف محتمل شناسایی و اصلاح گردند.
