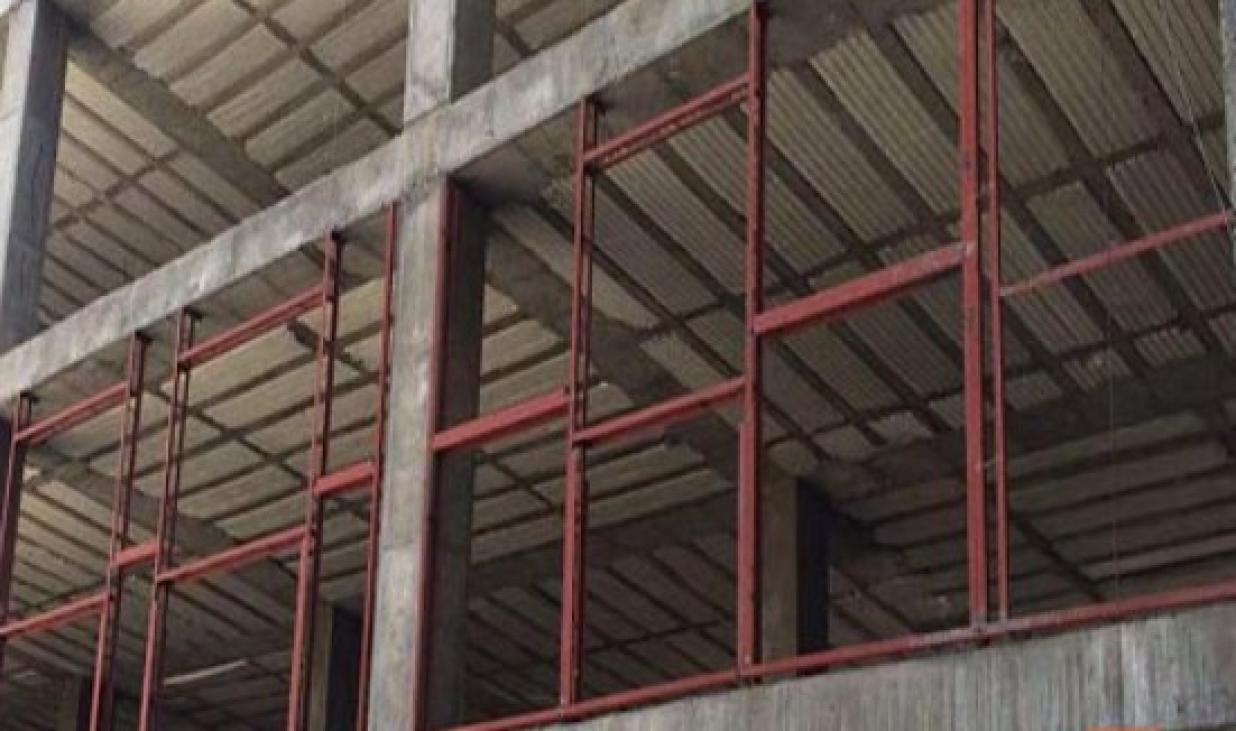

نحوه استاندارد قرار گرفتن والپست با هبلکس رضوی در ساختمان
- مقدمه و اهداف مقاله
- ویژگیهای هبلکس رضوی و مصالح مرتبط
- اصل طراحی والپست در دیوارهای هبلکس
- جزئیات آرماتورگذاری و ابعاد معمول
- نوع ملات و گروت مناسب
- روش اجرای استاندارد والپست با هبلکس
- ملاحظات حرارتی و پل حرارتی
- نکات مقاومتی و رفتار در برابر زلزله
- اتصالات، انکربلت و رابطها
- تلرانسها و کنترل کیفیت اجرایی
- نکات نهایی، گچ و نازککاری
- جدول مقایسهای: والپست با هبلکس vs بلوک سیمانی
- جمعبندی و پیشنهادات اجرایی
مقدمه و اهداف مقاله
والپست (ستون دیوار یا والاستراکچر) در دیوارهای غیر باربر و باربر نقش انتقال بارهای عمودی و مقاومسازی پیرامونی را دارد. در سازههایی که از بلوکهای سبک هوادار اتوکلاوی یا هبلکس (AAC) استفاده میشود، اجرای والپست با الزامات متفاوتی نسبت به بلوکهای سنتی همراه است. هدف این مقاله ارائه روشهای عملی و منطبق با اصول فنی برای قرار گرفتن استاندارد والپست با هبلکس رضوی در ساختمان است.
ویژگیهای هبلکس رضوی و مصالح مرتبط
بلوکهای هبلکس رضوی از جنس بتن سبک اتوکلاو شده هستند که دارای وزن حجمی کم، ضریب هدایت حرارتی پایین و قابلیت برش و پرداخت مناسب میباشند. این ویژگیها مزایای حرارتی و سرعت اجرای بالا را فراهم میکنند اما ضریب جذب آب و مقاومت خمشی سطح در آنها متفاوت از بلوکهای سیمانی است، لذا باید در تعیین نوع اتصال و رواداریهای اجرایی دقت شود.
اصل طراحی والپست در دیوارهای هبلکس
اصل اولیه طراحی والپست شامل تعیین محل ستونهای دیواری، فاصله مرکز به مرکز والپستها، برآورد بارهای قائم و جانبی وارده و تعیین اندازه مقطع و آرایش آرماتور است. در هبلکس، به دلیل مقاومت فشاری و برشی متفاوت، باید همیشه ظرفیت محوری و برشی والپست بر اساس رابطه با مصالح اطراف و الزامات مقررات ملی ساختمان بررسی شود.
فواصل و آرایش
فاصله بین والپستها معمولاً وابسته به ارتفاع دیوار و بارهای جانبی است؛ اما برای دیوارهای بلند با هبلکس پیشنهاد میشود فاصله کمتر انتخاب شود تا از ایجاد ترک ناشی از خمش بلوک جلوگیری شود. در عمل، فواصل معمول بین 2 تا 4 متر متغیر است و در سازههای حساس باید محاسبه سازهای انجام شود.
جزئیات آرماتورگذاری و ابعاد معمول
آرماتورهای والپست معمولاً از میلگردهای فولادی AII یا AIII با پوشش بتن محافظ تعیین میشوند. برای دیوارهای معمولی، از میلگردهای با قطر 10 تا 16 میلیمتر بسته به طول موثر و بارگذاری استفاده میگردد. در جزئیات اجرایی، ترکیب آرماتور طولی و اختلاف طول مهاری در پایین و بالا باید طبق جزئیات نقشه و مباحث آییننامهای رعایت شود.
برای والپستهایی که نقش مقاوم در برابر زلزله دارند، اغلب از دو یا چند آرماتور طولی و خاموتهای مناسب با فاصله کمتر استفاده میشود. خاموتها باید بسته به ارتفاع والپست و باربرایی، فاصلهای برابر یا کمتر از 20 تا 30 سانتیمتر داشته باشند.
نوع ملات و گروت مناسب
هبلکس به دلیل جذب متفاوت، بهتر است از ملاتهای مخصوص بلوکهای AAC یا ملاتهای سیمان-پودر آهک با نرمی کنترلشده استفاده شود. برای پر کردن جای آرماتور در والپست از گروت سیمانی پرکننده با روانی مناسب (گروت آماده یا گروت سیمان با نسبت آب کنترلشده و افزودنیهای پُرکننده) بهره ببرید تا چسبندگی کامل به میلگرد و جداره بلوک فراهم گردد.
نکات اجرایی گروت
استفاده از گروت ریزدانه و ویسکوز مناسب باعث افزایش انتقال نیروی برشی بین والپست و بلوک میشود. ضخامت لایه گروت اطراف آرماتور باید کافی باشد تا پوشش محافظ فولاد تأمین شود؛ حداقل پوشش معمول برای والپستهای داخلی 25 میلیمتر و در محیطهای مرطوب بیشتر توصیه میشود.
روش اجرای استاندارد والپست با هبلکس
مراحل عمومی اجرای والپست با هبلکس عبارتند از: تعیین محل والپستها بر اساس نقشه، برش و آمادهسازی حفره در بلوک (در صورت نیاز)، قرار دادن آرماتورهای طولی، مهارها و خاموت، پر کردن محل با گروت یا ملات مناسب، و کنترل تراز و همراستایی. استفاده از ابزار دقیق سطحی و شاقولی برای حفظ عمودیت ضروری است.
در هنگام بریدن یا تراش هبلکس برای جاگذاری والپست، از روشهای مکانیکی با کمترین ضربه استفاده کنید و سطوح برش خورده را قبل از گروت تمیز کرده و مرطوب نمایید تا جذب آب گروت کنترل شود.
ملاحظات حرارتی و پل حرارتی
یکی از مزایای هبلکس، عایق حرارتی بودن آن است؛ اما والپست های فولادی میتوانند پل حرارتی ایجاد کنند. برای کاهش پل حرارتی از روشهایی مانند افزایش ضخامت پوشش گروت، استفاده از غلافهای پلیاتیلنی با خواص حرارتی مناسب یا اجرای نظام عایق حرارتی موضعی در اطراف والپست استفاده کنید.
همچنین در نواحی سردسیر پیشنهاد میشود از نوارهای برشی حرارتی یا اجرای عایق بیرونی در کنار والپستها بهره برد تا اتلاف انرژی و تشکیل نقطه شبنم کاهش یابد.
نکات مقاومتی و رفتار در برابر زلزله
در مناطق زلزلهخیز باید به اتصال والپست به دال یا تیرهای افقی توجه ویژه شود. استفاده از وصلههای مکانیکی مناسب، مهارهای افقی و توجه به جزئیات مهاری آرماتورها الزامی است. رعایت مقررات ملی ساختمان و جزئیات آییننامهای مربوط به دیافراگمها و کفها را در طراحی و اجرا فراموش نکنید.
اتصالات، انکربلت و رابطها
برای اتصال والپست به اسکلت سازه از انکربولتهای استاندارد یا وصلههای مکانیکی استفاده کنید. بهتر است قبل از بتنریزی دالها، محلهای والپست مشخص و انکربولتها جاگذاری شوند تا اتصال مؤثر و تراز قابل قبولی ایجاد گردد.
تلرانسها و کنترل کیفیت اجرایی
کنترل ابعادی و همراستایی والپستها باید در هر طبقه انجام شود. تلرانسهای معمول در اجرای والپست شامل عمود بودن، تراز افقی و فاصله مرکز تا مرکز است؛ هرگونه انحراف بیش از مقداری مشخص باید با مشورت طراح اصلاح شود. آزمونهای چسبندگی گروت و نمونهبرداری در صورت نیاز به اثبات کیفیت اجرا انجام شود.
نکات نهایی، گچ و نازککاری
پس از تکمیل والپست و گروتریزی و کسب زمان مناسب برای عملآوری، عملیات گچ و نازککاری انجام شود. برای جلوگیری از ترکهای سطحی، لایههای میانی و نهایی گچ را با ضخامتهای مناسب و بر اساس رفتار حرارتی و جذب هبلکس اجرا کنید.
جدول مقایسهای: والپست با هبلکس رضوی vs والپست با بلوک سیمانی
جدول زیر مقایسه معیارهای کلیدی بین اجرای والپست در دیوارهای هبلکس و بلوک سیمانی ارائه میدهد تا انتخاب روش اجرایی برای پروژه روشنتر شود.
| معیار | والپست با هبلکس رضوی | والپست با بلوک سیمانی |
|---|---|---|
| وزن دیوار | کمتر؛ کاهش بار مرده سازه | بیشتر؛ افزایش بار مرده |
| هدایت حرارتی | عایقتر؛ نیاز کمتر به عایق اضافی | هدایت بیشتر؛ نیاز به عایقبندی |
| چسبندگی به گروت | نیاز به گروت و ملات مخصوص برای چسبندگی بهتر | چسبندگی معمولی با ملات سیمانی مرسوم |
| حساسیت به ترک | حساستر به تمرکز تنش؛ نیاز به فواصل والپست کمتر | رفتار پلاستیکتر؛ کنترل ترک سادهتر |
| سرعت اجرا | بالا (برش و نصب سریعتر) | متوسط تا کند |
| هزینه مصالح | معمولاً بالاتر برای بلوک اما صرفهجویی در نازککاری و عایق | هزینه کمتر بلوک، اما هزینههای عایق و مصالح بیشتر |
جمعبندی و پیشنهادات اجرایی
جمعبندی: اجرای استاندارد والپست با هبلکس رضوی نیازمند توجه به جزئیات طراحی، انتخاب ملات و گروت مناسب، آرماتورگذاری دقیق و کنترل تلرانسهای اجرایی است. با رعایت این موارد میتوان از مزایای هبلکس مانند کاهش بار مرده و بهبود عایق حرارتی بهره برد.
پیشنهادات اجرایی: - پیش از اجرا جزئیات اتصال و مشخصات آرماتورها را در نقشهها ذکر کنید. - از گروت با کیفیت و پوشش حفاظتی مناسب برای آرماتورها استفاده کنید. - اتصال والپست به اسکلت سازه را با انکربولتهای مناسب تقویت کنید. - در مناطق زلزلهخیز جزئیات مهاری و خاموتها را مطابق ضوابط سختگیرانهتر طراحی کنید.
برای اطمینان از کیفیت، تستهای نمونهای گروت و کنترل ابعادی در فواصل منظم انجام شود. همچنین مستندسازی مراحل اجرا و تهیه گزارشهای بازرسی به تصمیمگیریهای اصلاحی سریع کمک میکند.
منابع اطلاعاتی شامل دستورالعملهای فنی تولیدکننده هبلکس، مقررات ملی ساختمان و استانداردهای مرتبط با گروت و آرماتورگذاری هستند. همواره از منابع معتبر و دستورالعملهای بهروز استفاده کنید.
در پایان، اجرای استاندارد والپست در هبلکس ترکیبی از طراحی سازهای و دانش مصالحی است؛ هماهنگی بین طراح، تولیدکننده بلوک و تیم اجرایی کلید موفقیت پروژه است.
