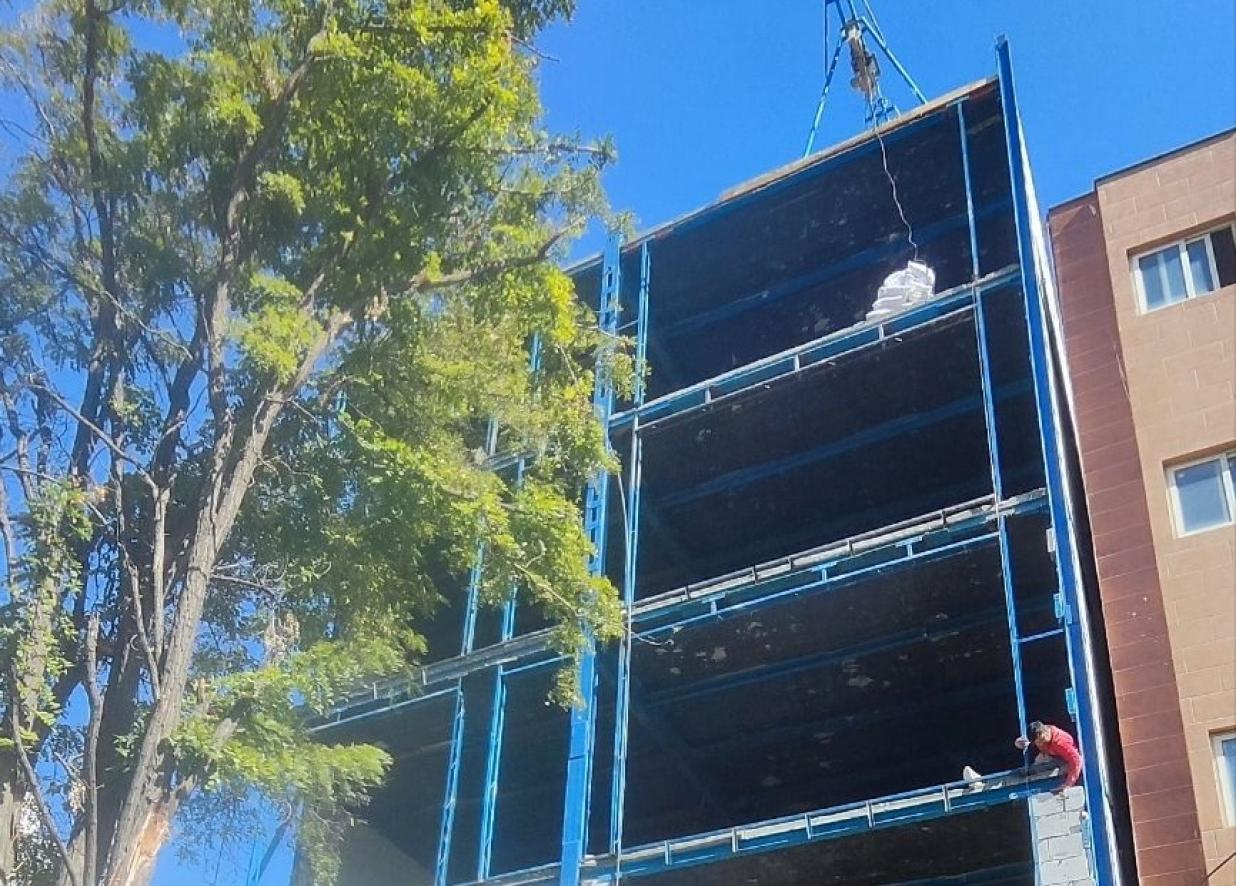

چک لیست فنی برای اجرای هبلکس رضوی در پروژه ها
- مقدمه
- خلاصه مشخصات هبلکس رضوی
- مواد و ترکیب
- خواص فیزیکی و مکانیکی
- دستورالعمل طراحی و بارگذاری
- پی و زیرسازی
- اجرای بلوک و ملات
- تقویت و آرماتورگذاری
- بازشوها و درزبندی
- عایق حرارتی و صوتی
- تکمیل سطوح و پرداخت
- کنترل کیفیت و آزمایشات
- ایمنی در اجرا
- تدارکات و برآورد هزینه
- نگهداری و تعمیرات
- ملاحظات زیستمحیطی
- نمونه کیسها و کاربردها
- مشکلات رایج و رفع عیوب
- چک لیست نهایی اجرایی
- نتیجهگیری و منابع
مقدمه
هبلکس رضوی (بلوک اتوکلاو شده AAC) به علت سبکی وزن، عایق بودن و سهولت اجرا در پروژههای مسکونی و تجاری کاربرد فراوانی یافته است. این راهنمای فنی به صورت چک لیستی طراحی شده تا در هر مرحله از اجرای دیوارها و جدارهها مرجع روشنی در اختیار تیم اجرایی قرار گیرد.
خلاصه مشخصات هبلکس رضوی
مشخصات عمومی شامل ابعاد، چگالی، مقاومت فشاری، جذب آب و دقت ابعادی باید بر اساس گواهی کارخانه تامینکننده کنترل شود. پیش از خرید، برگه فنی (Data Sheet) و نتایج آزمایشگاهی مقاومتی را از تامینکننده مطالبه کنید.
مواد و ترکیب
ترکیب پایه هبلکس شامل سیمان پورتلند، آهک، ماسه سیلیسی، پودر آلومینیوم و آب است. کنترل نسبتها، زمان اختلاط و دوز آلومینیوم برای حصول تخلخل مناسب و یکنواخت ضروری است. در پروژهها از سفارش بلوک با مشخصات ذخیره شده کارخانه و گزارش کیفیت استفاده کنید.
خواص فیزیکی و مکانیکی
هبلکس به دلیل ساختار سلولی دارای هدایت حرارتی پایین، وزن مخصوص کم و مقاومت فشاری متوسط است. این خواص باید در طراحی محورها، سیستم باربر و پوششها لحاظ شود تا نشستهای غیرمنتظره رخ ندهد.
جدول مقایسهای برای تصمیمگیری
| خصوصیت | هبلکس رضوی | بلوک سیمانی معمولی |
|---|---|---|
| چگالی | کم (400-900 kg/m³) | بیشتر (1600-2000 kg/m³) |
| هدایت حرارتی | پایین (عایقتر) | بالاتر |
| مقاومت فشاری | متوسط تا خوب (بسته به چگالی) | معمولاً بالاتر |
| سهولت اجرا | برش و حک ساده، وزن کم | وزن بیشتر، نیاز به ابزار سنگین |
| قیمت | متفاوت، اما در مجموع اقتصادی در عایق و زمان اجرا | قیمت کمتر واحد اما هزینههای جانبی بالاتر |
دستورالعمل طراحی و بارگذاری
در طراحی دیوارهای باربر با هبلکس، باید حد مجاز تنش و ضریب ایمنی مورد استفاده در استانداردهای ملی و آئیننامهها رعایت شود. برای دهانههای بزرگ از تیرریزی یا تقویت با ستونهای کمکی استفاده کنید.
در طراحی غیر باربر، دیوارهای هبلکس معمولاً به عنوان دیوار جداکننده یا نمای داخلی مناسباند اما لازم است پیوستگی اتصال به اسکلت و سیستمهای تاسیساتی به دقت بررسی شود.
پی و زیرسازی
پیش از اجرای دیوارهای هبلکس، سطح زیرین باید صافی لازم، شیب مناسب و مقاومت کافی داشته باشد. در صورت سطح نامناسب، با بتن تسطیح یا شاسی کشی فولادی اقدام به آمادهسازی کنید. استفاده از ملات زیرسازی با چگالی و مقاومت کنترلشده الزامی است.
اجرای بلوک و ملات
بلوکها باید روی ملات مخصوص هبلکس یا چسب پودری مخصوص نصب شوند. ضخامت درزهای عمودی و افقی معمولاً بین 2 تا 4 میلیمتر است؛ در صورت استفاده از ملات سیمانی ضخامت درز کنترل گردد. هر ردیف باید با سطح تکیهگاهی تراز شود.
نکات اجرایی
برش هبلکس با ارههای مخصوص یا تیغههای الماسه انجام میشود. حفظ دقت ابعادی و پاکیزگی درزها برای چسبندگی مناسب و جلوگیری از پل حرارتی اهمیت دارد. از ضربه زدن شدید به بلوکها خودداری کنید تا ترکخوردگی رخ ندهد.
تقویت و آرماتورگذاری
در مناطقی که نیاز به تقویت دیواره است، شیارهای افقی برای قرارگیری مش تقویتی یا میلگرد و سپس پرکردن با ملات سیمانی - پودر پرکننده اجرا میشود. رعایت حداقل پوشش و فاصله از لبه برای جلوگیری از خوردگی آرماتورها ضروری است.
بازشوها و درزبندی
ابعاد بازشوها باید پیش از اجرا مشخص شود و در صورت نیاز به تقویت اطراف بازشو از قابی فولادی یا بتنی استفاده گردد. درزهای انبساط بین پارتیشنها یا بین دیوار و سازه قائم با مواد انعطافپذیر و درزبند سازگار با هبلکس پر شوند.
عایق حرارتی و صوتی
هبلکس از لحاظ صوتی و حرارتی مزیت دارد اما برای دستیابی به مشخصات مورد نیاز پروژه ممکن است نیاز به افزودن لایههای عایق خارجی یا سیستمهای پوشش صوتی باشد. مشخصات عایق باید با معیارهای انرژی ساختمان و استانداردهای صوتی هماهنگ باشد.
تکمیل سطوح و پرداخت
سطح هبلکس پیش از هرگونه رنگ یا پوشش باید با ملات نازککاری مخصوص تسویه و شیارها تکمیل شود. استفاده از پرایمر سازگار و پوششهای پایه آب معمول است. برای نمای خارجی از شیلدهای مناسب و پوششهای مقاوم در برابر رطوبت بهره بگیرید.
کنترل کیفیت و آزمایشات
چکهای کنترل کیفی شامل تستهای چگالی، مقاومت فشاری، جذب آب و دقت ابعادی است. نمونهبرداری باید براساس برنامه کنترل کیفیت پروژه و دستورالعمل کارخانه انجام شود و نتایج در دفترچه کنترل پروژه ثبت گردد.
ایمنی در اجرا
حمل و نقل و نصب بلوکها با توجه به ابعاد و وزن انجام شود و از تجهیزات بالابر مناسب بهره گرفته شود. استفاده از تجهیزات حفاظت فردی، علامتگذاری محلهای کار و رعایت فاصله ایمن از لبهها الزامی است.
تدارکات و برآورد هزینه
برآورد مواد شامل تعداد بلوکها با احتساب پرت، میزان چسب یا ملات، آرماتور و ابزارهای جانبی است. زمان تحویل و شرایط نگهداری در سایت (محافظت در برابر باران و رطوبت) باید در قرارداد با کارخانه مشخص شود تا کاهش کیفیت رخ ندهد.
نگهداری و تعمیرات
هبلکس نیازی به نگهداری روزمره پیچیده ندارد اما در صورت نفوذ آب یا وارد شدن ضربه، نقاط آسیبدیده باید سریع ترمیم شوند. در تعمیر از ملاتهای سازگار و مصالح همنوع استفاده کنید تا عملکرد حرارتی و مکانیکی حفظ شود.
ملاحظات زیستمحیطی
تولید هبلکس مصرف انرژی و انتشار کربن دارد اما به دلیل صرفهجویی انرژی در بهرهبرداری ساختمان، در بلندمدت دارای مزیت زیستمحیطی است. بازیافت ضایعات برش و برادهها در کارخانه یا استفاده مجدد در تولید میتواند اثرات محیطی را کاهش دهد.
نمونه کیسها و کاربردها
هبلکس در دیوارهای داخلی، تیغهها، جدارههای بیرونی با سیستم نما خشک و سازههای سبک کاربرد دارد. نمونههای موفق شامل ساختمانهای مسکونی چندطبقه با کاهش بار مرده و کاهش مصرف انرژی در فصل سرما است.
مشکلات رایج و رفع عیوب
ترکهای ناشی از نشست ناهمگن، جداشدگی درزها به علت ملات نامناسب و نفوذ آب از مشکلات متداول است. راهکارها شامل بررسی زیرسازی، استفاده از چسب مناسب و اجرای درزهای انبساط است.
چک لیست نهایی اجرایی
- بررسی مشخصات فنی بلوکها و گواهیهای کیفیت پیش از ورود به سایت. - کنترل سطح زیرسازی و اجرای تسطیح. - نصب بلوک با ملات/چسب توصیهشده و کنترل ضخامت درزها. - اجرای تقویتها، بازشوها و اتصالات بر اساس طراحی. - کنترل کیفی نهایی شامل تست جذب آب و بررسی عمودی بودن دیوارها.
نتیجهگیری و منابع
اجرای صحیح هبلکس رضوی نیازمند برنامهریزی دقیق، کنترل کیفیت مستمر و هماهنگی میان طراح، تامینکننده و پیمانکار است. با رعایت این چک لیست میتوان به عملکرد حرارتی مناسب، سرعت اجرا و کاهش بار مرده دست یافت. منابع اصلی اطلاعات شامل استانداردهای ملی، برگههای فنی کارخانه و راهنماهای اجرایی بینالمللی است.
