مقاومت هبلکس رضوی به عنوان دیوار حمال
- معرفی هبلکس رضوی و مفهوم دیوار حمال
- خواص مکانیکی کلی و محدودههای معمول
- ظرفیت باربری دیوار حمال از هبلکس
- اصول طراحی و محاسبه دیوار باربر
- جزئیات اجرایی و اتصالها
- رفتار لرزهای و توصیههای مقاومتی
- مزایا و معایب هبلکس در نقش دیوار حمال
- مقایسه جدولوار با بلوک سیمانی و آجر
- نکات اجرایی و کنترل کیفیت
- نتیجهگیری و راهنمای تصمیمگیری
معرفی هبلکس رضوی و مفهوم دیوار حمال
«هبلکس» یا بتن هوادار اتوکلاوی (AAC) یک مصالح سبک و متخلخل است که در دهههای اخیر در ساختمانسازی استفاده وسیع یافته است. عبارت «هبلکس رضوی» به محصول یک تولیدکننده یا برند مشخص اشاره دارد که برای کاربردهای معماری و سازهای مانند دیوارهای داخلی و خارجی به کار میرود. در این متن «دیوار حمال» یا «دیوار باربر» به دیواری گفته میشود که بخشی از بارهای قائم و گاهی جانبی سازه را به فونداسیون منتقل میکند؛ بنابراین ارزیابی مقاومت و پایداری هبلکس در این نقش از اهمیت بالایی برخوردار است.
خواص مکانیکی کلی و محدودههای معمول
به طور کلی، خصوصیات مهمی که برای ارزیابی هبلکس به عنوان دیوار حمال بررسی میشوند عبارتند از: چگالی، مقاومت فشاری، مدول ارتجاعی، و خواص حرارتی و صوتی. این پارامترها با توجه به نوع تولید، درجه دانسیته و عملیات کیورینگ (اتوکلاو) متفاوت هستند.
محدودههای تقریبی برای AAC معمولاً در منابع فنی بین ردههای مختلف گزارش میشود: چگالی حدود 400 تا 900 کیلوگرم بر متر مکعب، و مقاومت فشاری در حدود 3 تا 8 مگاپاسکال برای بلوکهای پرکاربرد. باید تأکید کرد که این اعداد «تقریبی» هستند و برای هبلکس رضوی لازم است به دیتاشیت رسمی تولیدکننده مراجعه شود.
ظرفیت باربری دیوار حمال از هبلکس
ظرفیت باربری یک دیوار حمال هبلکس تابعی از ضخامت دیوار، طول مهاری، کیفیت اتصال ملات یا چسب، و بارگذاری اعمالی (قائم و جانبی) است. در طراحی، معمولاً از ضریب ایمنی و کاهش مقاومتی مطابق آییننامهها استفاده میشود تا عملکرد سازهای تضمین شود.
برای مثال، یک دیوار هبلکس با ضخامت 20 سانتیمتر و بلوکهایی با مقاومت فشاری متوسط میتواند بارهای طبقات معمولی را تحمل کند، اما در پروژههای با بارگذاری زیاد یا ارتفاع زیاد لازم است طراحی سازهای دقیق انجام شود و در بعضی موارد از تقویتها یا هستهگذاری با بتن مسلح استفاده گردد.
اصول طراحی و محاسبه دیوار باربر
طراحی دیوارهای باربر از هبلکس باید بر اساس آییننامههای ملی و دستورالعملهای تولیدکننده انجام شود. گامهای اساسی شامل محاسبه بارهای وارده، بررسی مقاومت محوری و خمشی، کنترل تغییرشکلها و استفاده از ضرایب اطمینان مناسب هستند.
در مواردی که دیوار علاوه بر بار قائم، تحت بارهای جانبی زلزله قرار میگیرد، لازم است تحلیلهای استاتیکی و دینامیکی انجام شود و در صورت نیاز از سیستمهای مقاوم سازهای (مانند دیوارهای برشی یا قابها) برای تحمل بارهای جانبی استفاده گردد.
جزئیات اجرایی و اتصالها

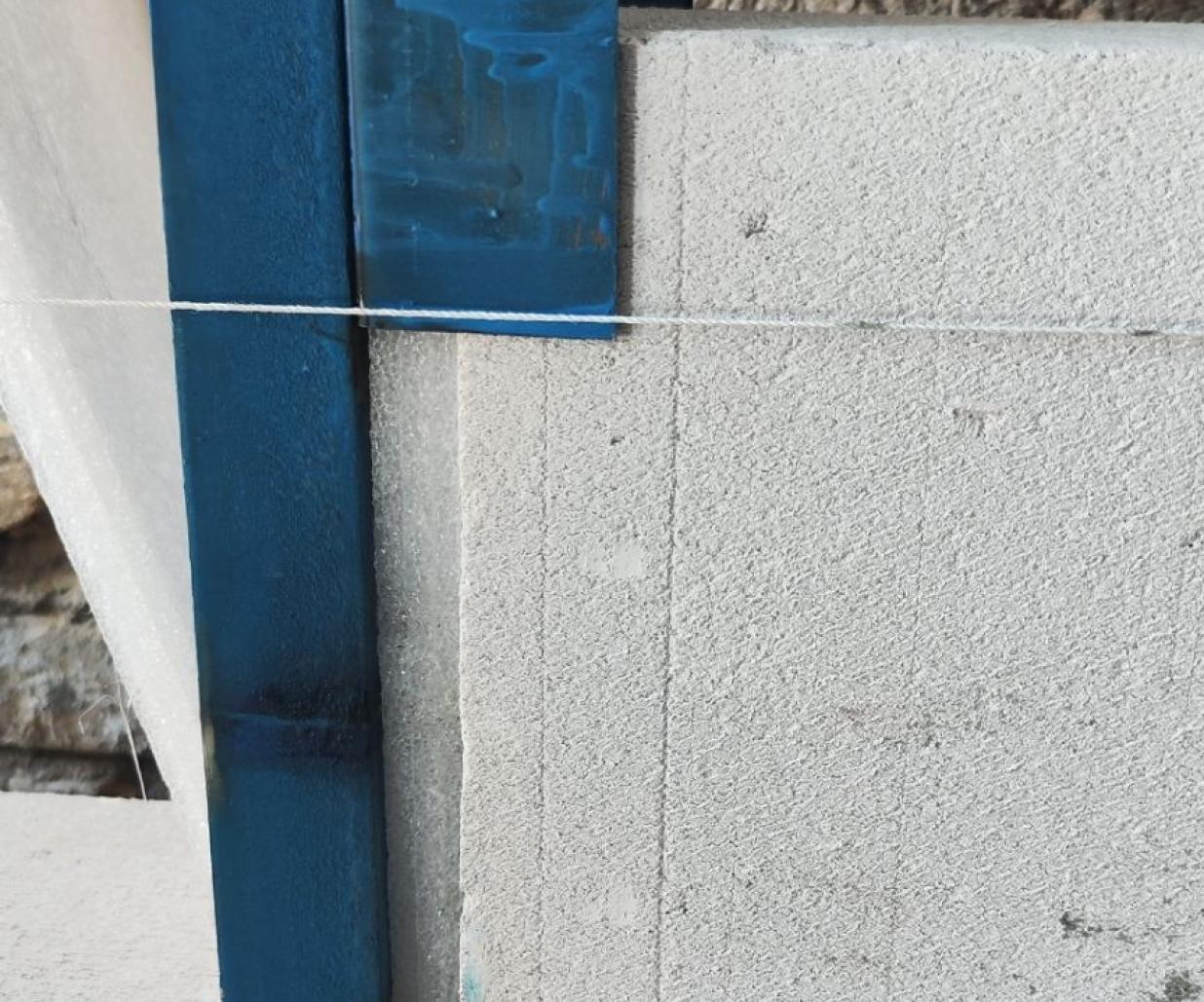

اجرای صحیح دیوارهای هبلکس شامل آمادهسازی مناسب سطح فونداسیون، استفاده از ملات یا چسب مخصوص هبلکس، و دقت در همترازی بلوکها است. رعایت فاصلههای مفصلی، اجرای درزبندیهای حرارتی و نصب صحیح عناصر باربر نظیر سرستون و تیرریزی ضروری است.
برای افزایش ظرفیت باربری موضعی، گاهی از هستهگذاری بلوکها با بتن مسلح یا قرار دادن آرماتورهای طولی در درزها استفاده میشود. اجرای صحیح این جزئیات نیازمند نقشههای اجرایی منطبق با محاسبات سازهای است.
رفتار لرزهای و توصیههای مقاومتی
رفتار لرزهای دیوارهای هبلکس به دلیل چگالی پایین و شکل تردتر نسبت به مصالح سنگینتر متفاوت است. در مناطق با مخاطره زلزله بالا، معماری ترکیبی و استفاده از قابهای فولادی یا بتنی برای تحمل بارهای جانبی معمولاً توصیه میشود.
اجرای مهارهای عرضی، توزیع اتصالات و تقویت نقاط اتصال عرضی بین دیوارها و تیرها، میتواند افت عملکرد لرزهای را کاهش دهد. تحلیل دقیق دینامیکی و در نظر گرفتن رفتار غیرخطی مصالح در طراحیهای حساس الزامی است.
مزایا و معایب هبلکس در نقش دیوار حمال
از مزایای هبلکس میتوان به وزن کم، عایق حرارتی و صوتی مناسب، سهولت اجرای دستگاهی و دقت ابعادی بالا اشاره کرد. وزن سبک باعث کاهش بار مرده و در برخی موارد کاهش ابعاد فونداسیون میشود.
معایب شامل مقاومت فشاری کمتر نسبت به برخی بلوکهای سیمانی و آجرهای با مقاومت بالا، رفتار ترد زیر بارهای تمرکزی و نیاز به کنترل دقیق مصالح و اتصالات است. همچنین در معرض رطوبت دائمی باید تمهیدات آببندی اجرا شود.
مقایسه جدولوار با بلوک سیمانی و آجر
| ویژگی | هبلکس (AAC) | بلوک سیمانی | آجر سنتی |
|---|---|---|---|
| چگالی معمول | ≈ 400–900 kg/m³ (سبک) | ≈ 1800–2400 kg/m³ (سنگینتر) | ≈ 1600–1900 kg/m³ |
| مقاومت فشاری تقریبی | ≈ 3–8 MPa (بسته به رده) | ≈ 5–15 MPa (بسته به نوع) | ≈ 8–20 MPa |
| عایق حرارتی | خوب | متوسط | ضعیف تا متوسط |
| عملیات اجرایی | سریع، دقیق با ملات یا چسب مخصوص | نصب نسبتاً سریع، نیاز به ملات | زمانبر، نیروی انسانی بیشتر |
| قابلیت تحمل بار به عنوان دیوار حمال | مناسب در ردههای مشخص و با طراحی صحیح | عموماً مناسب و مرسوم | بسیار مناسب در بسیاری از موارد |
| رفتار در برابر زلزله | سبک اما ترد—نیاز به تقویت عرضی | سنگینتر—گرانش بالاتر اما ظرفیت خمشی بیشتر | مراودهای—بستگی به نوع دیوار و اتصالها |
نکات اجرایی و کنترل کیفیت
پیش از اجرای دیوار حمال با هبلکس، از تستهای مقاومت فشاری نمونههای تولیدی، کنترل ابعاد و جذب آب بلوکها، و بررسی چسب یا ملات مناسب اطمینان حاصل کنید. شایان ذکر است که چسب هبلکس با ملات سیمانی تفاوت دارد و استفاده از چسب مخصوص موجب افزایش عملکرد و جلوگیری از شکستهای موضعی میشود.
نقاط تماسی با فونداسیون و محلهای اتصال به تیرها باید به دقت آببندی و در صورت نیاز تقویت شوند. اجرای بندکشی مناسب و جلوگیری از نفوذ رطوبت ضروری است تا عملکرد حرارتی و دوام مصالح حفظ شود.
نتیجهگیری و راهنمای تصمیمگیری
انتخاب هبلکس رضوی به عنوان دیوار حمال میتواند در پروژههایی که سبکسازی، عایق حرارتی و سرعت اجرا اهمیت دارد، گزینه مناسبی باشد؛ اما باید با محاسبات سازهای دقیق و توجه به محدودیتهای مقاومت فشاری و رفتار لرزهای انجام گیرد.
برای تصمیمگیری نهایی پیشنهاد میشود: 1) دیتاشیت تولیدکننده را بررسی کنید، 2) آزمایشهای مکانیکی نمونههای تولیدی را در لابراتوار انجام دهید، 3) در پروژههای حساس از مهندسی سازه برای طراحی دیوار و اتصالها استفاده کنید.
در پایان، تاکید میشود که مقادیر مقاومتی اعلامشده در این مقاله تقریبهای عمومی مبتنی بر منابع فنی AAC هستند و برای کاربرد در هر پروژه باید با مقادیر واقعی تولیدکننده و استانداردهای ملی تطبیق یابند.
منابع پیشنهادی جهت مطالعه بیشتر شامل دیتا شیتهای تولیدکنندههای هبلکس، مقالات مهندسی مصالح بنایی، و آییننامههای سازهای معتبر میباشد. دسترسی به مقالات و استانداردهای بهروز میتواند انتخاب و طراحی را به طرز قابل توجهی بهبود بخشد.
در صورتی که مایل هستید، میتوان یک چکلیست اجرایی و یک جدول محاسبات نمونه برای یک دیوار باربر هبلکس با پارامترهای پروژه شما تهیه کرد تا دادههای دقیقتری برای طراحی فراهم شود.
